Hệ Thống Ống Điện Ngầm: Quy Trình Thi Công Âm Nền Móng Chuẩn Kỹ Thuật M&E

Trong giai đoạn đầu của bất kỳ công trình xây dựng nào – từ nhà phố, biệt thự cho đến các dự án tòa nhà cao tầng, nhà xưởng công nghiệp – việc triển khai hệ thống ống điện ngầm luôn là hạng mục then chốt. Được lắp đặt ngay trong giai đoạn làm móng và trước khi đổ bê tông sàn nền, hệ thống này đóng vai trò bảo vệ "hạch tâm" nguồn năng lượng của toàn bộ công trình.

1. Hệ thống ống điện ngầm là gì? Tại sao phải thi công ở giai đoạn móng?

Hệ thống ống điện ngầm (hay còn gọi là hệ thống ống điện âm nền/âm móng) là mạng lưới các đường ống chuyên dụng được chôn sâu dưới lòng đất, xuyên qua hệ thống đà kiềng, tường móng gạch để dẫn hướng cho các đường cáp điện động lực (cáp nguồn chính) và cáp điện nhẹ (internet, camera, hạ tầng viễn thông) đi vào công trình.

Tại sao hạng mục này lại cực kỳ quan trọng?

• Bảo vệ cáp điện tối đa: Tránh các tác động cơ học như lực nén của đất đá, sự sụt lún của nền móng và sự xâm nhập của độ ẩm, hóa chất trong lòng đất.

• Yếu tố "Sống còn" về mặt kỹ thuật: Khác với việc đi ống điện âm tường hay treo trần giả, một khi đất đã lấp và bê tông sàn đã đổ, việc sửa chữa do đặt sai vị trí hoặc quên đi ống điện ngầm là gần như không thể, hoặc sẽ cực kỳ tốn kém và làm phá vỡ kết cấu chịu lực của móng.​

​2.  Các loại ống chuyên dụng cho hệ thống điện đi ngầm

Do phải chịu áp lực nén nén lớn từ đất đá và độ ẩm cao, vật liệu sử dụng cho hệ thống này phải đáp ứng các tiêu chuẩn khắt khe về độ bền. Hai loại ống được các nhà thầu cơ điện sử dụng phổ biến nhất gồm:

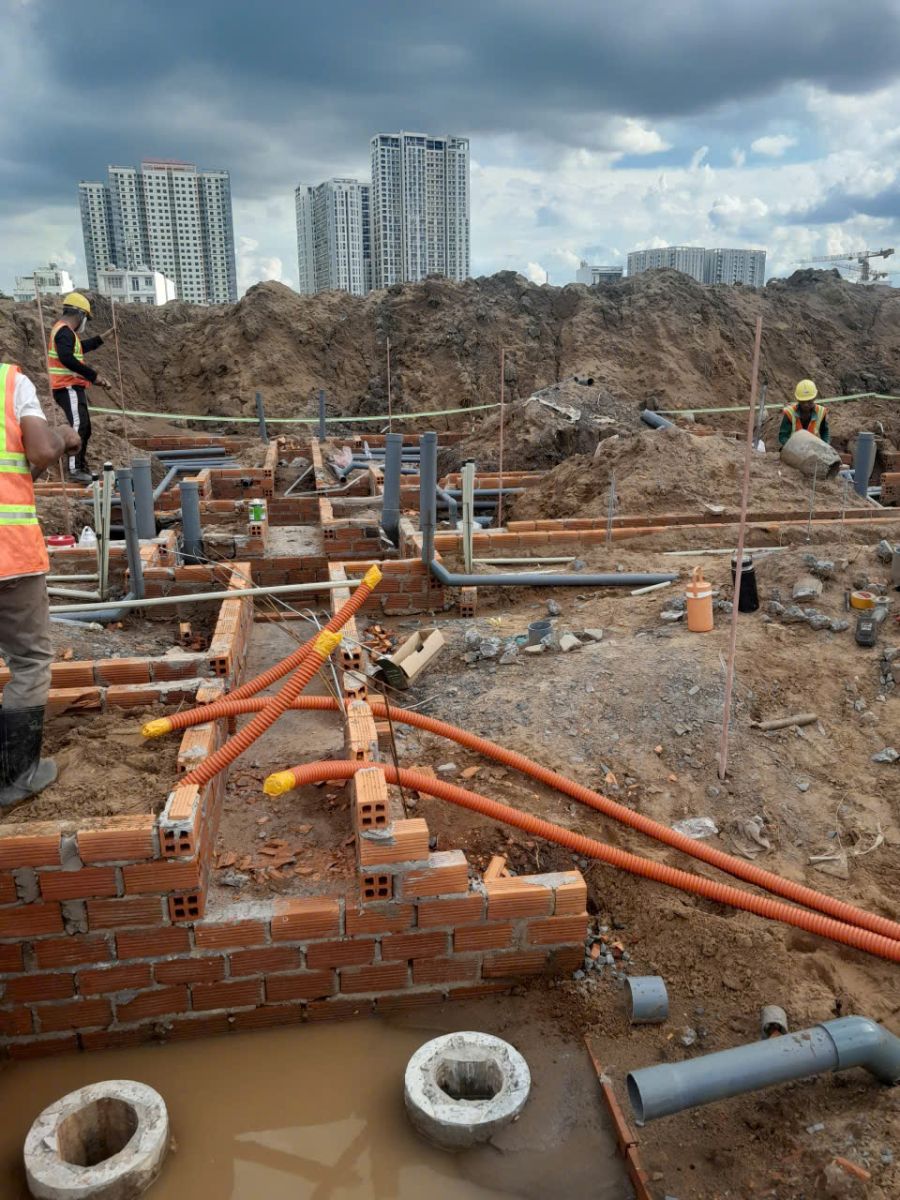

A. Ống gân xoắn HDPE (Màu cam)

Đây là "vua" trong mảng thi công điện ngầm ngoài trời và âm móng công trình quy mô lớn.

• Đặc điểm: Có cấu tạo dạng gân xoắn chịu lực uốn cong tốt, dễ dàng vượt qua các chướng ngại vật dưới lòng đất.

• Ưu điểm: Khả năng chịu lực nén cực cao, kháng hóa chất, không bị ăn mòn và có chiều dài cuộn lớn (hạn chế tối đa các mối nối ngầm dưới đất).

 B. Ống nhựa PVC cứng chịu lực (Ống thẳng)

Thường được dùng cho các đoạn ống ngắn, các nhánh rẽ lên thiết bị hoặc các công trình dân dụng có mật độ dây ít.

• Đặc điểm: Ống thẳng, thành ống dày, khả năng chống cháy tốt.

• Ưu điểm: Tạo đường đi vuông vắn, dễ định vị cố định vào tường móng gạch.
